防孤岛保护装置是一种用于防止分布式电源与电网之间失去连接而形成孤岛的保护装置。当电网停电时，分布式光伏系统仍然向电网供电，导致部分电网区域仍然有电，但与主电网失去了联系。这种情况下，分布式电源可能会对电网和用户设备造成损害，同时也会影响电力系统的稳定性和可靠性。主要针对光伏电站中由于电压或频率等异常引起的孤岛现象。当分布式光伏系统配置了防孤岛保护装置后，当电网侧或者光伏本侧任一侧失电的时候，防孤岛置都会迅速向并网断路器发出跳闸信号，让断路器分闸，保证了光伏两侧检修人员的安全，解决了光伏电站的孤岛现象。

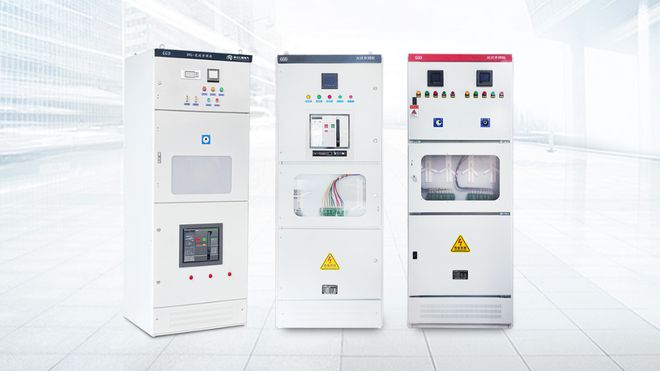

　　防孤岛保护设备安装于光伏并网柜内，其中光伏并网柜通常位于分布式电源系统与电网之间的联络点上。具体来说，它可以安装在分布式光伏系统的出口处、电网的入口处或者两者之间的合适位置。在选择安装位置时，需要考虑以下几个因素：

　　不同类型的分布式电源系统可能具有不同的特性，例如输出电压、频率、相位等。因此，需要根据具体的系统特性选择合适的安装位置。

　　电网的结构和特性也会影响防孤岛保护装置的安装位置。例如，电网的电压等级、短路容量、阻抗等都会对防孤岛保护装置的性能产生影响。

　　防孤岛保护装置需要安装在干燥、通风、无腐蚀性气体和尘埃的环境中，以确保其正常运行。

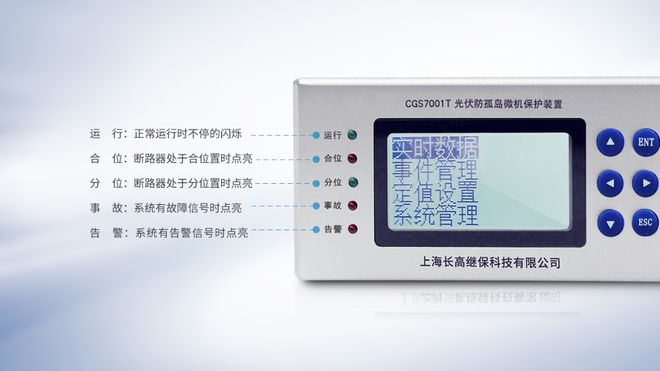

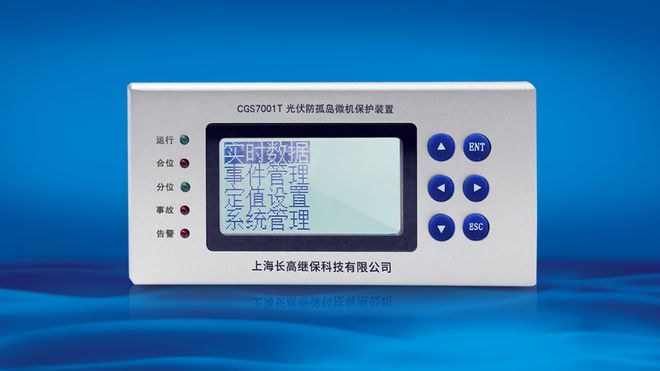

　　适用于交流50Hz/60Hz，用来作为光伏并网回路的过电压、低电压、过流/短路、缺相/断相、零线断开、零火线接反及相序接反等保护功能。防孤岛保护装置具有“合闸前检测”功能，当供电电压异常（过电压、低电压开云真人平台 开云真人官方入口）、缺相/断相、零线断开、零火线接反、相序接反等情况时，不允许合闸，在事故发生前阻止了事故的发生。防孤岛保护装置通常采用电流、电压、频率等多种检测手段，快速准确地检测孤岛现象的发生，并通过断开分布式电源与电网之间的连接，保护电网和用户设备的安全。同时，防孤岛保护装置还可以与其他保护装置协同工作，提高电力系统的可靠性和稳定性。其主要作用有以下几点：

　　当光伏本侧还处于正常发电状态，而电网侧出现失电的情况时，防孤岛保护装置能对并网点发送断开指令，能够保证了维修人员的生命安全。

　　当光伏本侧或者电网侧任何一侧出现频率、电压或者过载运行时防孤岛保护装置也会迅速向并网开关发出命令，让其跳闸，从而很好的保证了两侧主设备不受伤害。

　　当光伏侧和电网侧的故障解除后，自动合上并网开关，让其正常工作，省去了人工并网的繁琐。

　　当装置检测到电网频率过高时，且大于整定值时，光伏发电防孤岛装置动作跳闸。

　　当装置检测到电网频率降低时，且低于整定值时，光伏发电防孤岛装置动作跳闸。

　　当装置检测到电网电压过高时，且大于整定值时，光伏发电防孤岛装置动作跳闸。

　　当电网电压降低或者消失时，装置发出跳闸命令，跳开开关，当电压恢复正常后，经过一段时间，装置发出合闸命令合闸（根据供电局要求可自行投退）。

　　当电网电压过高引起跳闸时，当电开云真人平台 开云真人官方入口压恢复正常范围后，经过一段时间开关合闸（根据供电局要求可自行投退）。

　　当电网频率过高引起跳闸时，当频率恢复正常范围后，经过一段时间，开关合闸（根据供电局要求可自行投退）。

　　当电网频率过低引起跳闸时，当频率恢复正常范围后，经过一段时间，开关合闸（根据供电局要求可自行投退）。
